Docker - EFK 환경구축 과정

Docker log를 fluentd로 수집한 후 ElasticSearch에 적재해 Kibana를 활용하기 위한 환경구축 과정



사용 서버



OS: Ubuntu 20.04

1. EFK를 운용할 새로운 서버 - 서버 1대에 ELK를 전부 설치해 관리할 계획

2. Dokcer로 운영되고 있는 API서버

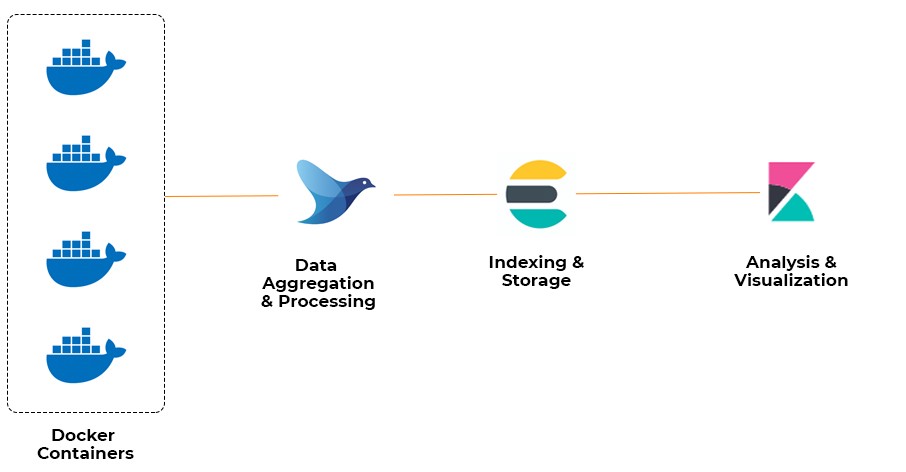

서버 아키텍처





EFK(Elasticsearch, Fluentd, Kibana) 부분 서버 1번

Docker Containers 부분 서버 2번



---

먼저 로그를 쌓을 Docker container는 이미 활용되고 있다고 가정하고 EFK 를 설치할 서버에 Docker를 설치한다.





- EFK를 운용할 새로운 서버

$ sudo apt-get update

$ sudo apt-get install \
    ca-certificates \
    curl \
    gnupg \
    lsb-release

$ sudo mkdir -p /etc/apt/keyrings

$ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker.gpg

$  echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/ubuntu \
  $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

$ sudo apt-get update
$ sudo apt-get install docker-ce docker-ce-cli containerd.io docker-compose-plugin

https://docs.docker.com/engine/install/ubuntu/

해당 글 참고



Docker가 설치가 잘 되었는지 확인하는 명령어

 sudo docker run hello-world



설치가 잘 되었다면 자신이 관리하기 편한 폴더에 파일을 생성한다.



vi docker-compose.yml



해당 파일에 밑의 내용을 복사한 후 저장

version: "3"
services:
  fluentd:
    build: ./fluentd
    volumes:
      - ./fluentd/conf:/fluentd/etc
    links:
      - "elasticsearch"
    ports:
      - "24224:24224"
      - "24224:24224/udp"

  elasticsearch:
    image: docker.elastic.co/elasticsearch/elasticsearch:7.13.1
    container_name: elasticsearch
    environment:
      - "discovery.type=single-node"
    expose:
      - "9200"
    ports:
      - "9200:9200"

  kibana:
    image: docker.elastic.co/kibana/kibana:7.13.1
    links:
      - "elasticsearch"
    ports:
      - "5601:5601"



당연히 docker-compose.yml 파일에 적혀있는 포트들에는 포트포워딩을 해줘야한다.



해당 위치에서 폴더를 생성한다.

mkdir fluentd
cd fluentd
mkdir conf

fluentd 도커 이미지를 받아올 파일을 생성하고 저장하자

vi Dockerfile

FROM fluent/fluentd:v1.12.0-debian-1.0
USER root
RUN gem uninstall -I elasticsearch && gem install elasticsearch -v 7.17.0
RUN ["gem", "install", "fluent-plugin-elasticsearch", "--no-document", "--version", "5.0.3"]
USER fluent

아까 만들어둔 conf 파일 안에 fluent.conf 파일을 생성해 설정을 해준다.

vi conf/fluent.conf

<source>
  @type forward
  port 24224
  bind 0.0.0.0
</source>

<match *.**>
  @type copy

  <store>
    @type elasticsearch
    host elasticsearch
    port 9200
    logstash_format true
    logstash_prefix fluentd
    logstash_dateformat %Y%m%d
    include_tag_key true
    type_name access_log
    tag_key @log_name
    flush_interval 1s
  </store>

  <store>
    @type stdout
  </store>
</match>



그 후 docker-compose.yml 파일이 있는 폴더로 이동해서

docker-compose up --detach

후 세개 다 잘 켜졌는지 확인하는 명령어로 확인해준다.

docker ps

해당 명령어를 입력했을 때 세개의 컨테이너가 모두 보여야한다.





---

그리고 본인이 원래 운영하던 docker 컨테이너가 있는 서버의 docker-compose.yml파일을 수정해줘야한다.



우리 서비스같은 경우에는 해당 코드를 yml 파일 안의 Dokcer로 운영되고 있는 API서버 이미지 밑에 추가해줬다.

    logging:
      driver: "fluentd"
      options:
        fluentd-address: '방금 EFK 설정한 서버 ip':24224
        tag: logging



docker-compose.yml 파일을 수정했으면 docker를 restart 시켜줘야해서 해당 명령어를 입력해준다.

docker-compose up --build -d





그러면 이제 설정이 완료되었다.



docker의 log가 쌓이는지 확인하려면



해당 주소로 접속하면 ui가 나온다.

http://EFK를 운용할 새로운 서버ip:5601



홈 화면에서 동그라미쳐져있는 부분을 누르면



해당 화면이 나오는데



맨 밑으로 내려서 Stack Management -> Kibana(Index Patterns) -> Create index pattern 클릭





index-name 이라고 되어있는 부분에 이글을 따라왔다면



fluentd-*



라고 입력하고 next step 후 생성해준다.



그리고 메뉴에서 Analytics -> Discover에 들어가면 로그가 쌓인 화면을 볼 수 있다.





다음 글은 이제 로그가 쌓이는걸 확인했으니, 우리 서비스에서 필요한 로그만 필터링해서 쌓고, 쿼리까지 구현해봐야겠다
